MB15型進口板型可拆式板式換熱器
更新時間：2016-12-14 13:38:07點擊次數：1018次
相關介紹
MB15進口板型可拆式板式換熱器
|
MB15進口板型板式換熱器是一種新型的節能熱交換裝置，具有傳熱效果高、結構緊湊、占地面積小、 操作簡便，清洗、拆卸、維護方便，容易改變換熱面積或流程組合等優點。 板片人字形波紋，介質流動形成湍流狀態，粘膠式密封墊片。傳熱系數能高達2000～6000 W/m2.℃ 左右。 本產品適用于化工、機械、食品、飲料、醫藥、住宅供暖、供熱水、空調等部門。 |
|
|
|
MB15型板式換熱器主要技術參數：
| 最大組裝面積 | 150 m2 |
| 最大水處理量 | 380 m3/h |
| 管徑 | DN150 |
| 最大設計壓力 | 1.6 Mpa |
| 最大設計溫度 | 180 ℃ |
| 流道截面積 | 0.00117 m2 |
| 波紋深度 | 2。6 mm |
| 板片尺寸 | 1502×500 mm |
| 中心距 | 298.5×1294 mm |
| 傳熱系數 | 2000-6000 W/m2·℃ |
MB15型板式換熱器外形尺寸：
| 長度(mm) | 換 熱 面 積 (m2) | ||||
| 30 | 60 | 90 | 120 | 150 | |
| L | 板片數 x 3.1mm | ||||
| L1 | 840 | 1040 | 1240 | 1540 | 1840 |

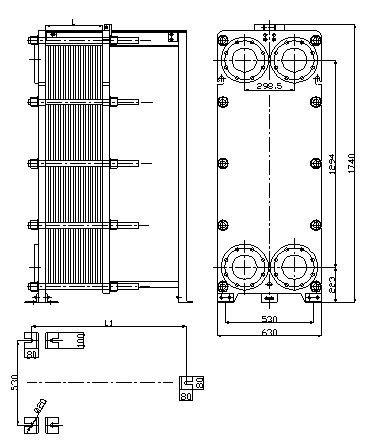

MB15型板式換熱器設備外形尺寸：（僅供參考）
